MTP - O que é |
Os conectores MTP são conectores de fibra ótica com
conectividade multifibra e um acoplamento push-on sendo uma
marca registada da empresa US Conec. Os conectores MTP são uma
versão melhorada dos conectores MPO, desenvolvidos para
melhorarem o desempenho óptico e mecâncico.
Os conectores MTP são 100% compatíveis com os conectores MPO
genéricos. |
|
MPO e MTP - diferenças |
Os conectores MTP são conectores MPO de alto desempenho
projetados para melhor desempenho mecânico e óptico.
Com recurso de alojamento removível, os conectores MTP permitem
trocar, repolir ou scanear interferometricamente a ponta MT
ou até mesmo mudar o género do conector após a montagem ou em
campo.
Um conector MTP possui uma ponteira flutuante, que melhora o
desempenho mecânico. Isso significa que os dois férrulos
acoplados podem manter contato físico sob carga.
Os conectores MPO têm grampo de pino de plástico e mola redonda,
mas os conectores MTP têm grampo de pino de metal e mola redonda.
Além disso, ter uma braçadeira de pino de metal permite que a
mola de pressão no conector MTP permaneça sempre centralizada.
Esse recurso evita a perda de pinos, centraliza a mola e a
protege de possíveis danos.
O desgaste do orifício guia nos conectores MPO pode aparecer
após cerca de 50 pareamentos. No entanto, com conectores MTP,
esse intervalo é aprimorado para 500. |
|
MTP/MPO
- vantagens e desvantagens |
O rápido aumento no número de links de rede nos data centers
pode fazer com que a cablagem de fibra óptica convencional do
data center fique lotada e difícil de gerir. Para resolver este
problema, os data centers devem instalar equipamentos de ultradensidade para
acomodar todas as ligações necessárias.
Vantagens do Conector MTP/MPO:

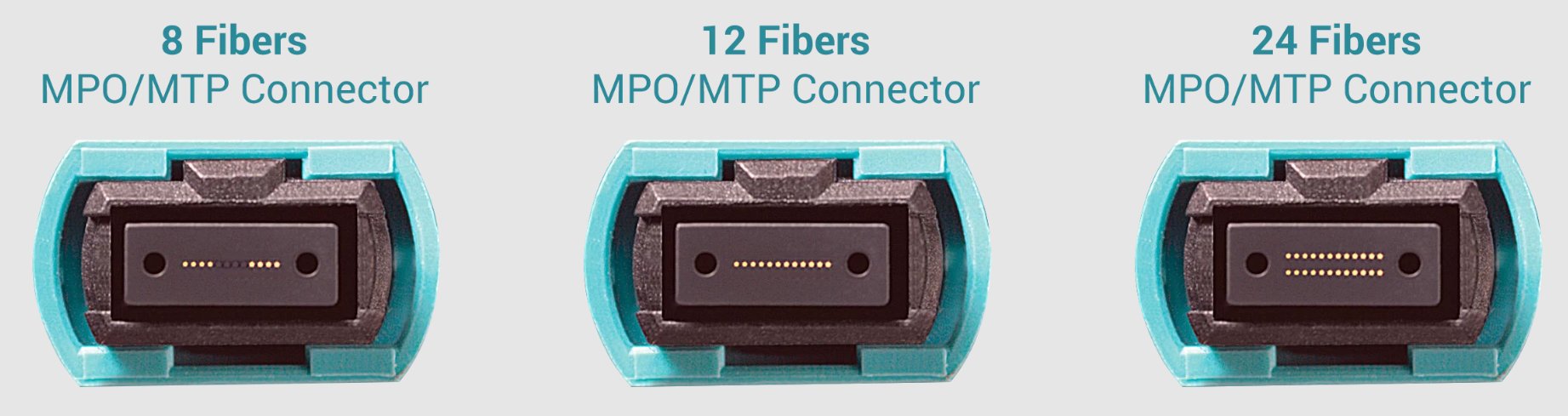

Os cabos MPO/MTP, que combinam 8, 12 ou 24 fibras numa única
interface, têm-se mostrado uma solução prática para este
problema. Além disso, os conectores de cabo multifibra MTP/MPO
podem acomodar 8, 12 ou 24 fibras na mesma área necessária para
um conector SC, atendendo aos padrões 40GBASE-SR4 e
100GBASE-SR10 e, eventualmente, os conectores MTP/MPO podem
efetivamente economizar espaço em rack.
Desvantagem do Conector MPO:
Um conector MPO/MTP tem uma superfície muito sensível que não
pode ser limpa facilmente. |

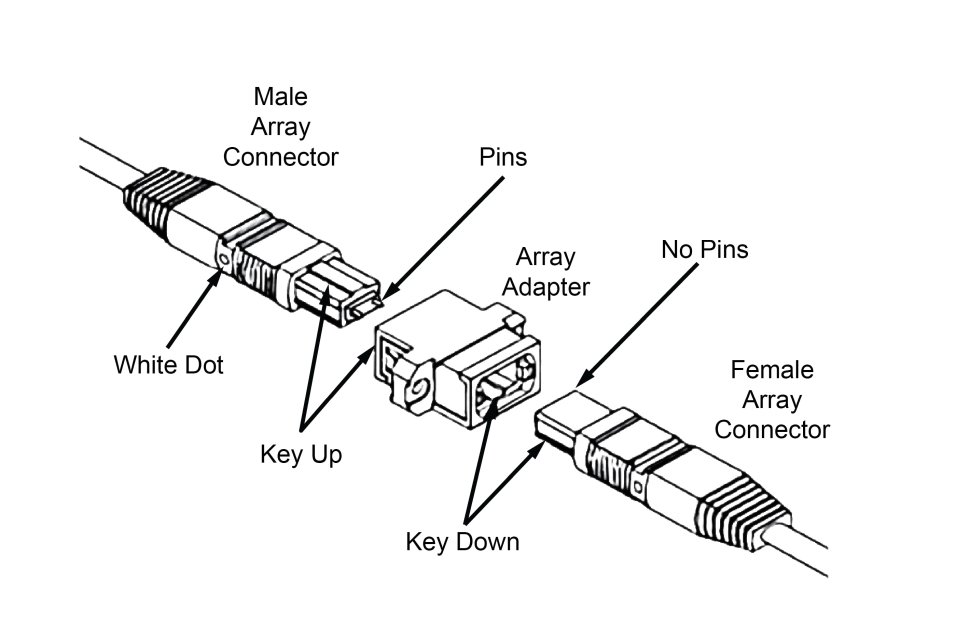

MTP/MPO - como ligar |
Para estabelecer uma ligação entre dois cabos, é necessário

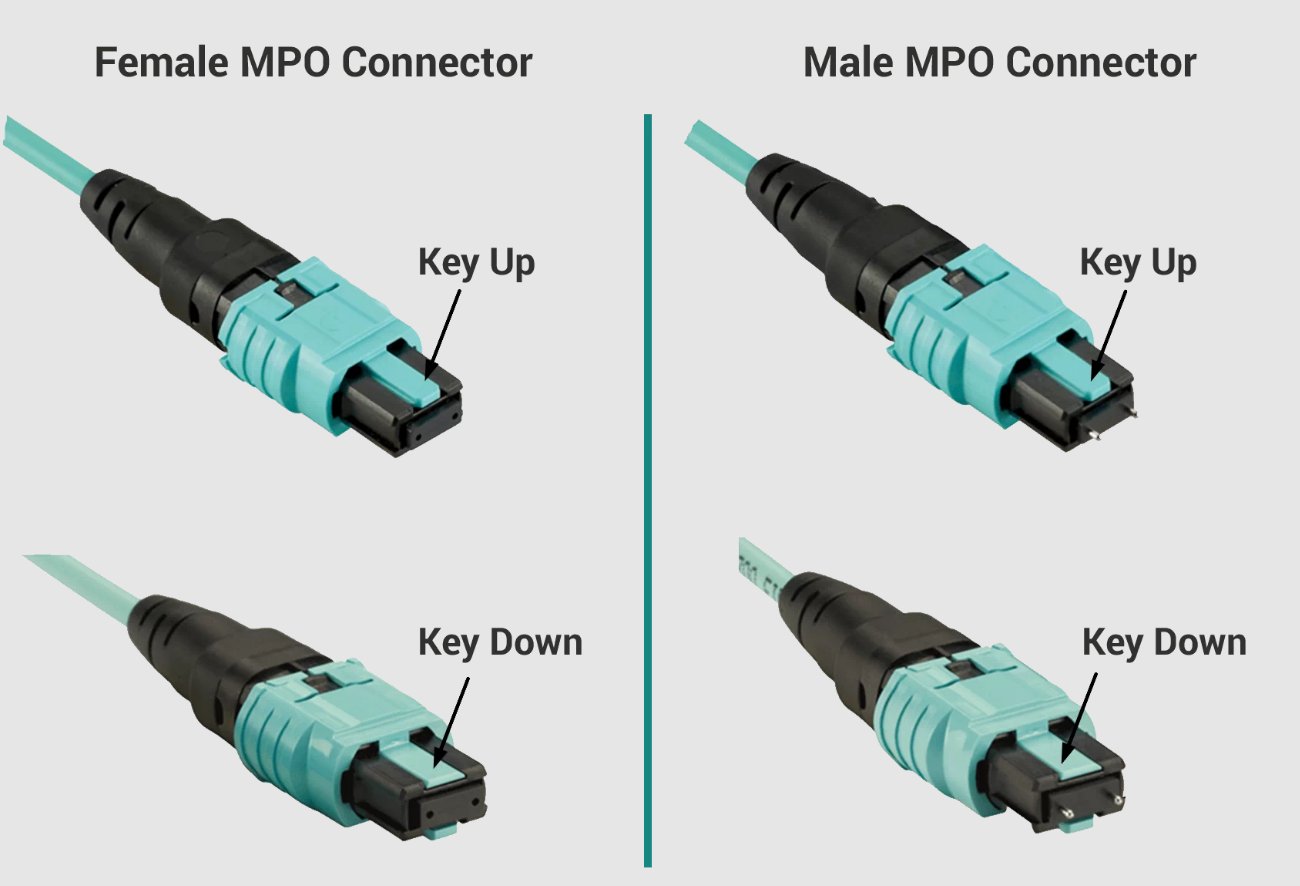

um adaptador MTP/MPO e os conectores devem ser de tipos opostos. O
que significa que apenas a conexão macho para fêmea é possível,
não macho-macho ou fêmea-fêmea. Se um conector fêmea for usado
em ambos os lados do adaptador, o desempenho seria muito baixo
porque sem pinos machos as fibras não ficariam alinhadas. Por
outro lado, o uso de dois conectores macho não é possível e pode
danificar os conectores. |
|
MTP/MPO - como medir |
Depois dos cabos MTP/MPPO serem produzidos, eles são limpos e
avaliados microscopicamente e geometricamente para garantir que
estejam limpos e com alta qualidade.
Um dispositivo de teste VIAVI pode usado para medir a
transmitância de luz e garantir que os conectores de fibra
estejam dentro dos valores padrão. Para fazer a medição precisamos de 1 cabo jumper fixo no aparelho, 1 cabo master
determinado pelo tipo de cabo que pretendemos medir e o cabo medido real.
Os cabos devem ser limpos antes da medição e tendo em atenção o cabo
principal.
Em seguida, o cabo medido é conectado ao cabo mestre e ao
dispositivo para ser testado, e uma leitura precisa com o
resultado final da medição é fornecida pelo dispositivo. |
|

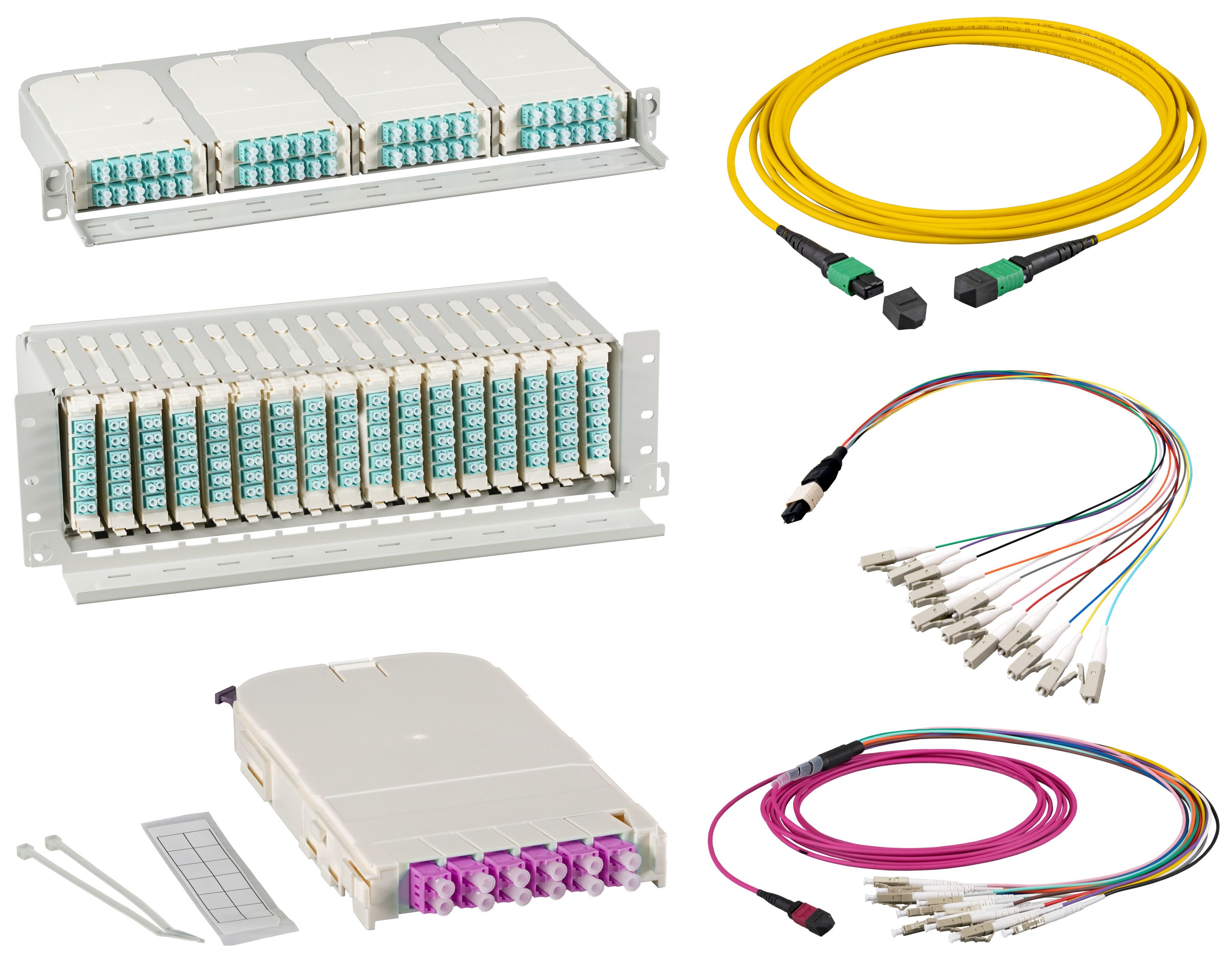

Solução MTP® FICOCS |
Solução MTP® / MPO de elevada
performance, com conectores MTP® da marca US Conec. Disponível em
monomodo OS2 e multimodo OM4 e OM3 |
|
|
